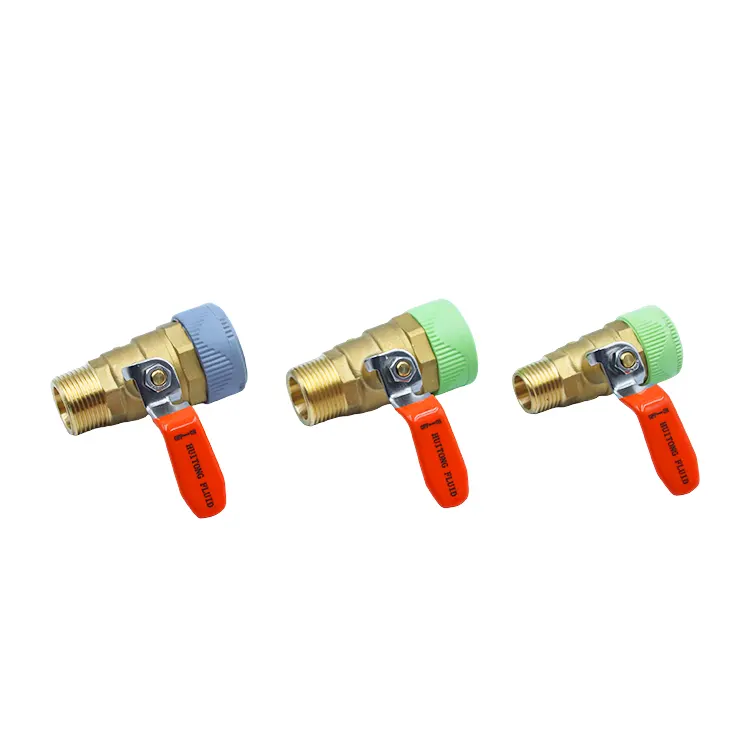

Латунный шаровой клапан с удлиненным штоком и наружной резьбой, быстроразъемное соединение

Этот быстроразъемный латунный шаровой кран представляет собой композитный регулирующий клапан, разработанный компанией Huitong специально для систем циркуляции высокотемпературной горячей воды и напольного отопления. Это уникальный фитинг «3-в-1», сочетающий в себе быстроразъемный порт, конец с наружной резьбой и удлиненный термоизоляционный стержень, который решает множество инженерных проблем, таких как риск ожогов во время работы, громоздкая установка, сложные переходы между старыми и новыми трубопроводами и плохая совместимость с изолированными трубопроводами.

Клапан, изготовленный из бессвинцовой, устойчивой к высоким температурам кованой латуни с композитной уплотнительной конструкцией и самоблокирующимся механизмом быстрого соединения из нержавеющей стали, обеспечивает быструю установку без сварки или клея. Быстроразъемный латунный шаровой кран с удлиненным штоком и наружной резьбой обеспечивает неразрушающую разборку при техническом обслуживании и совместим со скрытыми изолированными трубопроводами и различными основными сантехническими материалами, что делает его идеальным выбором для систем отопления жилых домов и легких промышленных систем циркуляции воды.

Технические параметры

Композитный интерфейс 3-в-1

1. Имеет дифференцированную двухпортовую конструкцию: на одном конце используется интерфейс быстрого подключения без использования инструментов, а на другом — стандартная наружная резьба. Эта двойная функциональность удовлетворяет потребности как в быстрой установке, так и в резьбовых соединениях, что позволяет реализовать сложные сценарии перехода трубопроводов.

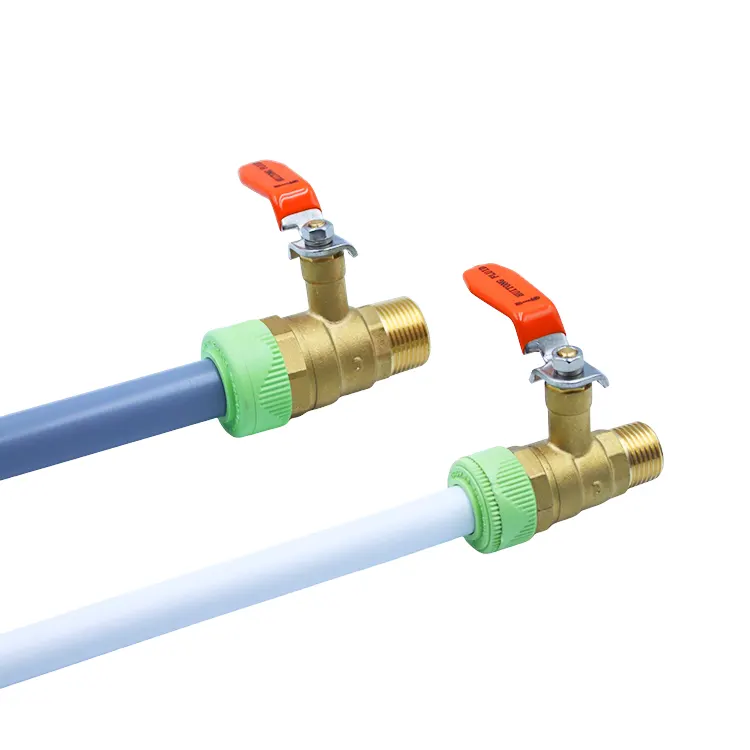

2. Порт быстрого подключения включает в себя высокопрочный зубчатый механизм из нержавеющей стали, который надежно захватывает три основных типа труб: медные трубы, тонкостенные трубы из нержавеющей стали и трубы PEX для напольного отопления. Никакая термосварка, клей или специальные инструменты для обжима не требуются, что приводит к отсутствию расходных материалов для установки.

3. Конец с наружной резьбой соответствует мировым стандартным спецификациям фитингов, что позволяет осуществлять прямое подключение к различным аксессуарам трубопровода без переходников. Это уменьшает количество точек подключения и конструктивно минимизирует риск протечек.

Повышенная безопасность

1. В клапане используется специально разработанный удлиненный термоизолированный шток. Это эффективно блокирует передачу тепла от корпуса клапана к рабочей ручке, полностью решая широко распространенную в отрасли проблему, когда ручки становятся слишком горячими, чтобы к ним можно было прикасаться во время работы систем горячего водоснабжения или систем подогрева пола.

2. Клапан, оснащенный усиленным противовыбросовым штоком, выдерживает колебания и скачки давления во время циркуляции горячей воды. Это предотвращает ослабление, отсоединение штока или выброс жидкости, что значительно повышает безопасность в условиях эксплуатации при высоком давлении и высокой температуре.

3. Конструкция с одной ручкой на 90°: имеет короткий ход срабатывания и плавное, легкое управление. Быстроразъемный латунный шаровой кран с удлиненным штоком и наружной резьбой обеспечивает быстрое управление полным открытием/полным закрытием даже в высокотемпературных герметичных трубопроводных системах, что делает его идеальным для применений, требующих частой циклической работы.

Устойчивые к высоким температурам материалы

1. Корпус клапана откован из цельного куска бессвинцовой латуни DZR (стойкой к обесцинкованию). Материал плотный и однородный, обладает превосходной устойчивостью к высоким температурам, окислению и образованию накипи; он устойчив к коррозии и деформации при длительном воздействии горячей воды.

2. Оснащен термостойкими уплотнительными компонентами из композитного ПТФЭ. В отличие от стандартных уплотнений, рассчитанных на температуру окружающей среды, они выдерживают непрерывную циркуляцию горячей воды, не стареют, не затвердевают и не протекают, обеспечивая долговременную стабильность уплотнения.

3. Полнопроходная внутренняя структура: обеспечивает беспрепятственный поток воды без дросселирования и мертвых зон. Низкое сопротивление потоку и минимальные потери потока обеспечивают эффективную подачу воды в полы с подогревом, системы горячего водоснабжения и промышленные системы циркуляционного водоснабжения.

Компактная конструкция корпуса

1. Компактная и изысканная конструкция: корпус клапана может быть полностью закрыт изоляцией трубы, оставляя открытой только удлиненную рукоятку штока. Это сохраняет целостность системы изоляции трубопровода и предотвращает потери тепла.

2. Подходит для скрытой установки (внутри стены или над потолком). Решает распространенные проблемы установки, связанные с громоздкими клапанами, такие как невозможность нанесения изоляционных слоев, а также локализованная конденсация или потери тепла на трубопроводе.

3. Поддерживает неразрушающую разборку и повторное использование: техническое обслуживание, модификацию системы или замену оборудования можно выполнять без разрезания трубопроводов, что значительно снижает затраты на техническое обслуживание и материальные отходы.

Специализированный контроль качества высокотемпературной арматуры

1. Тестирование сырья: все латунное сырье DZR по прибытии подвергается спектральному анализу для проверки ключевых показателей эффективности, таких как устойчивость к высоким температурам и стойкость к обесцинкованию, что обеспечивает контроль качества у источника.

2. Имитационные испытания готового изделия: каждое устройство проходит индивидуальное тестирование на герметичность, устойчивость к гидростатическому давлению, а также циклическое воздействие высоких/низких температур/старение. Ключевые области внимания включают стабильность уплотнения удлиненного штока и прочность фиксации быстроразъемного интерфейса. 3. Полная отслеживаемость партии: каждый продукт имеет уникальный код партии, а записи архивируются для всего процесса — от производства и обработки до испытаний. Сертификация CE и отчеты об испытаниях материалов доступны при отправке для удовлетворения требований приемки зарубежных проектов и таможенного оформления.

Гарантийная система производителя

1. На латунный шаровой клапан с удлиненным штоком и наружной резьбой предоставляется 12-месячная гарантия производителя. Мы предоставляем бесплатные решения по устранению проблем, вызванных производственными процессами или дефектами материалов, таких как утечка уплотнения, неисправности переключения или отказ запорного механизма.

2. Наша техническая команда специализируется на высокотемпературных водопроводных системах и предлагает практические рекомендации по стандартам установки быстроразъемных соединений, выбору и подбору труб, а также устранению утечек в высокотемпературных трубопроводах.

3. Мы обеспечиваем быструю многоязычную послепродажную поддержку и предлагаем индивидуальные решения для трубопроводов глобальным сантехническим подрядчикам и оптовикам, обеспечивая совместимость с местными строительными стандартами.

Стандартные рекомендации по эксплуатации

1. Установка с запрессовкой: перед установкой убедитесь, что конец трубы обрезан чисто, без заусенцев и без внутреннего мусора. Совместите трубу вертикально с портом быстрого соединения и вставляйте ее с постоянной скоростью; слышимый «щелчок» указывает на то, что блокировка включена. Избегайте наклонной или неполной установки, поскольку это может привести к утечкам в будущем.

2. Работа клапана: при ежедневном использовании осторожно поворачивайте ручку всего на 90°. Не применяйте силу к ручке и не поворачивайте ее за пределы ее хода; это предотвращает деформацию удлиненного штока под нагрузкой, защищает внутреннюю структуру высокотемпературного уплотнения и продлевает срок службы.

3. Работа при высоких температурах. При запуске или остановке систем горячего водоснабжения или подогрева пола постепенно регулируйте давление и температуру воды. Избегайте резких колебаний температуры или мгновенных скачков высокого давления, чтобы минимизировать износ уплотнения и обеспечить долговременную стабильность уплотнения.

4. Разборка и техническое обслуживание. Используйте специальные инструменты для разборки во время обслуживания трубопровода, чтобы плавно освободить фиксирующий механизм. Не поддевайте и не тяните с силой. Клапаны в хорошем состоянии можно использовать повторно, что снижает материальные затраты на проект.

Часто задаваемые вопросы

В1: Будет ли быстроразъемный интерфейс ослабляться или протекать после длительного использования в условиях высоких температур?

A: Порт быстрого подключения оснащен утолщенными самоблокирующимися зубьями из нержавеющей стали. Он прошел испытания на циклическое старение при высоких и низких температурах, что обеспечивает стабильную фиксацию в условиях высоких температур без ослабления из-за теплового расширения или сжатия. В сочетании с термостойкими уплотнительными компонентами он обеспечивает отсутствие утечек при длительной циркуляции воды.

Вопрос 2. С какими типами трубопроводов и систем совместим быстроразъемный латунный шаровой клапан с удлиненным штоком и наружной резьбой?

A: Он совместим с медными трубами, тонкостенными трубами из нержавеющей стали и трубами для напольного отопления PEX. Он широко используется в бытовых системах горячего водоснабжения, циркуляционных системах напольного отопления и контурах циркуляционной воды легкой промышленности, что делает его подходящим для подавляющего большинства жилых и легких промышленных проектов высокотемпературной сантехники.

В3: Повлияет ли упаковка корпуса клапана изоляционным материалом на его работу или рассеивание тепла?

О: Нет. Корпус основного клапана может быть полностью изолирован изоляцией, оставляя открытой только рабочую ручку. Это гарантирует, что работа клапана останется неизменной, сохраняя при этом целостность изоляции трубопровода, предотвращая локальные потери тепла или конденсацию, и отвечая стандартам для скрытой установки изолированных трубопроводов.

В4: Какие конкретные проверки качества проводятся при высоких температурах?

Ответ: В дополнение к стандартным испытаниям на герметичность и устойчивость к давлению мы проводим испытания на циклическое старение при высоких и низких температурах. Они специально проверяют стабильность уплотнения удлиненного штока и прочность фиксации при высоких температурах быстроразъемного интерфейса, имитируя длительную циркуляцию горячей воды, чтобы гарантировать надежную работу продукта в сложных высокотемпературных средах.

В5: Что следует учитывать при ежедневном использовании в условиях высоких температур?

О: Избегайте использования клапана с чрезмерным усилием и не допускайте внезапных скачков или падений давления воды; регулярно проверяйте уплотнение на стыке штока клапана. Постепенное регулирование температуры и давления во время запуска и остановки системы сводит к минимуму износ уплотнений и обеспечивает долгосрочную и стабильную работу клапана.
