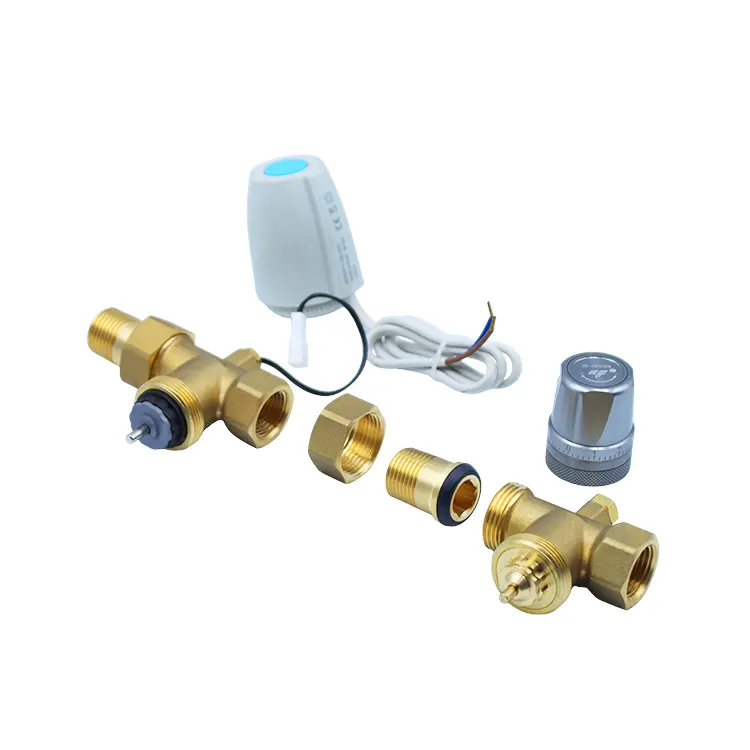

Встроенный регулирующий клапан для труб подогрева пола

Этот встроенный регулирующий клапан для труб напольного отопления представляет собой механическое устройство, разработанное компанией Huitong специально для жилых и малых и средних коммерческих систем отопления. Он выкован из цельного куска латуни HPb59 и имеет никелированное покрытие, устойчивое к известковому налету и окислению.

Он включает в себя прецизионный сердечник клапана с четкой маркировкой шкалы, что позволяет вручную и точно регулировать расход воды в отдельных контурах. Это позволяет быстро сбалансировать температуру отопления по всему дому, эффективно решая проблемы с неравномерным отоплением.

Корпус клапана содержит двухслойные термостойкие прокладки из EPDM, обеспечивающие герметичность при длительном циклическом цикле горячей и холодной воды. Его интегрированная конструкция устраняет необходимость в дополнительных адаптерах и уменьшает потенциальные точки утечек, а компактный размер позволяет легко помещать его в тесные шкафы с коллекторами.

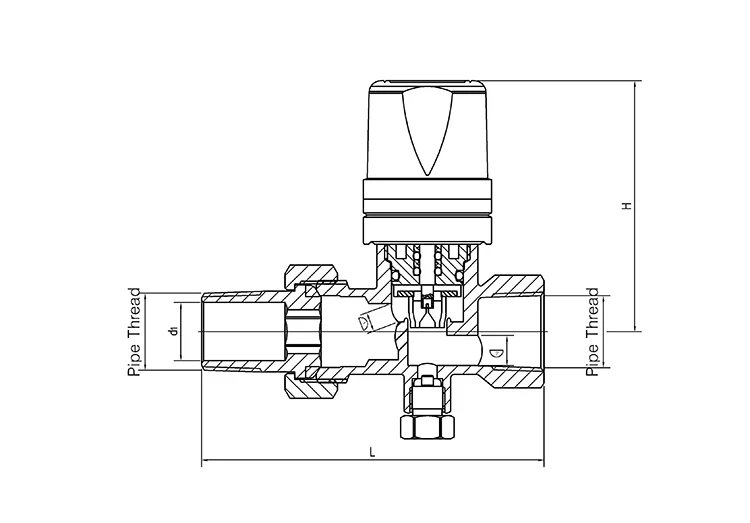

Технические параметры

Преимущества материалов и производства

1. Кованая латунь HPb59

Материал, полученный методом горячей ковки с утолщенными стенками, плотный, без пор и песчаных отверстий. Он обеспечивает стабильную устойчивость к давлению, подходит для круглогодичной циркуляции горячей и холодной воды в системах напольного отопления, устойчив к деформации и растрескиванию.

2. Никелированная защитная отделка

Весь корпус клапана никелирован, чтобы изолировать латунный основной материал от прямого контакта с водными минералами и влагой. Это эффективно препятствует образованию известкового налета и окислению/ржавчине, продлевая срок службы клапана.

3. Спектроскопическое тестирование сырья.

Латунные заготовки подвергаются спектроскопическому анализу партия за партией, чтобы гарантировать отсутствие выщелачивания вредных тяжелых металлов и соответствие спецификациям материалов, а также экологическим стандартам для внутренних систем отопления жилых помещений.

Функциональность масштабируемого регулирования расхода

1. Сердечник клапана с точной шкалой

Имеет специализированный внутренний сердечник клапана с четкой маркировкой шкалы. Пользователи могут интуитивно и точно настроить расход воды для отдельных контуров; Настройки регулировки четко определены и просты в эксплуатации, не требуя для настройки специального оборудования.

2. Балансировка разницы температур в доме

Независимо контролируя расход в каждом контуре теплого пола, система компенсирует различные сопротивления труб. Это решает такие проблемы, как отсутствие обогрева помещений в дальнем конце контура, в то время как трубы, расположенные ближе к источнику, перегреваются, обеспечивая равномерную и стабильную температуру отопления по всему дому.

3. Снижение энергопотребления системы отопления.

Балансировка потока по ветвям устраняет локальную турбулентность и неэффективную циркуляцию. Это снижает нагрузку на циркуляционный насос и сводит к минимуму необходимость непрерывной работы на высокой мощности, что приводит к значительной экономии энергии в долгосрочной перспективе.

Двухслойная герметичная уплотнительная конструкция

1. Двухслойные термостойкие прокладки из EPDM.

Оснащен двумя специализированными прокладками из EPDM (этиленпропилендиенового мономера), предназначенными для полов с подогревом. Они проходят заводские испытания на долговечность при термоциклировании и устойчивы к затвердеванию, усадке, растрескиванию или деформации даже при длительном воздействии горячей воды, температура которой превышает 60°C.

2. Конструкция многоточечного синхронного уплотнения

Уплотнения располагаются одновременно как на сердечнике клапана, так и на резьбе корпуса клапана, что обеспечивает высокую точность установки. Это обеспечивает герметичность и герметичность даже при колебаниях давления воды, вызванных циклическими изменениями температуры, эффективно устраняя риск медленной просачивания в точках соединения.

3. Подходит для длительного непрерывного нагрева.

Уплотнительные компоненты индивидуально прошли десятки тысяч циклов высоко- и низкотемпературного старения. Это гарантирует, что эффективность герметизации останется неизменной в течение круглогодичной и бесперебойной работы в системах отопления жилых и коммерческих помещений.

Преимущества комплексной установки

1. Интегрированная структура уменьшает количество трубных соединений.

Корпус встроенного регулирующего клапана для труб напольного отопления и механизм регулировки выполнены как единое целое, что устраняет необходимость в дополнительных переходниках или фитингах для разделения потока. Это резко сокращает количество точек резьбового соединения, тем самым сводя к минимуму риск утечки в источнике.

2. Компактный дизайн подходит для ограниченного пространства.

Обтекаемая, компактная конструкция экономит ограниченное пространство внутри шкафа коллектора. Он обеспечивает беспроблемную установку в ограниченных пространствах, таких как узкие потолочные проемы, вертикальные шахты труб и небольшие коллекторные шкафы в жилых домах.

3. Универсальная резьба и совместимость с несколькими трубами.

Оба конца корпуса клапана имеют стандартную резьбу, обычную для систем напольного отопления, что позволяет осуществлять прямое соединение с основными коллекторами. Он совместим с отопительными трубами из полиэтилена и алюминия и пластика, что делает его идеальной прямой заменой устаревших фитингов как в новых домах, так и в проектах реконструкции.

Подходящие сценарии применения

1. Полы с подогревом во всем жилом доме.

Подходит для подогрева полов в квартирах и домах самостоятельной постройки. Для этого не требуется электронная система управления; ручная регулировка по шкале проста и позволяет сбалансировать температуру отопления во всех комнатах. Его компактный размер легко помещается в стандартные жилые шкафы с подогревом пола.

2. Коммерческое отопление для уличных магазинов и ресторанов.

Идеально подходит для коммерческих помещений с высокой частотой использования и возможными загрязнениями труб. Ручная регулировка позволяет при необходимости балансировать температуру в разных зонах. Интегрированная структура упрощает установку, что делает ее подходящей для стандартизированного крупномасштабного развертывания системы отопления, вентиляции и кондиционирования воздуха в коммерческих объектах.

3. Проекты отопления небольших офисных зданий

Подходит для централизованных систем теплого пола в малоэтажных офисных зданиях, где не требуется сложная автоматизация здания. Это обеспечивает экономически эффективный гидравлический баланс. Продукт поставляется с полной сертификацией для принятия проекта, соответствия требованиям для участия в торгах и подачи заявок на завершение малых и средних проектов HVAC.

4. Модернизация/ремонт устаревших систем напольного отопления.

Решение для замены старых простых фитингов, которые страдают от утечек или сбоев в регулировке расхода. Это позволяет осуществлять прямую замену этим встроенным клапаном потока без изменения встроенного основного трубопровода, обеспечивая низкую сложность установки и короткие сроки модернизации, а также экономически эффективную оптимизацию гидравлического баланса.

Стандарты контроля качества и тестирования

1. Тестирование сырья для конкретной партии

Латунные заготовки подвергаются попартионному спектральному анализу химического состава. Сердечники клапанов и термостойкие прокладки из EPDM проходят отдельные испытания на термоциклирование, устойчивость к давлению воды, а также долговечность/старение, отсеивая компоненты, склонные к преждевременному старению или недостаточной устойчивости к давлению.

2. 100% комплексное тестирование производительности готовой продукции.

Каждый встроенный клапан потока проходит полный набор испытаний: устойчивость корпуса к давлению воды, обнаружение герметичности/утечек по пузырькам, а также имитационные испытания на долговечность, включающие 10 000 циклов открытия/закрытия. Эти испытания всесторонне проверяют пределы давления, стабильность уплотнения, гладкость сердечника клапана и точность регулировочных шкал.

3. Отслеживание и контроль полной партии продукции

На каждый корпус клапана наносится лазерная маркировка с уникальным номером производственной партии. Данные с каждого этапа — ковки, нарезания резьбы, сборки сердечника клапана и окончательной проверки — архивируются, чтобы обеспечить полную отслеживаемость. При отправке мы предоставляем отчеты о спектральном анализе латунного материала и заводские сертификаты гидростатической/воздухонепроницаемости, отвечающие всем требованиям для проверки полов с подогревом в жилых домах, документации о завершении коммерческих проектов HVAC и таможенного оформления за рубежом.

Политика послепродажной поддержки

1. Гарантия производителя 12 месяцев.

На всю продукцию распространяется стандартная 12-месячная гарантия производителя, покрывающая дефекты материалов и изготовления, такие как растрескивание латунного корпуса, утечки из-за проблем со сборкой, залипание сердечника клапана или отказ шкалы/циферблата.

2. Специализированное техническое руководство по гидравлической балансировке.

Профессиональные технические специалисты предоставляют индивидуальные рекомендации по стандартам сборки коллекторных клапанов, практическим методам регулировки шкалы, испытаниям давления в секционных трубопроводах и устранению утечек в уплотнениях, тем самым сокращая время на доработку во время установки и ввода в эксплуатацию на месте.

3. Многоязычная, круглосуточная международная поддержка клиентов, 7 дней в неделю.

Многоязычная группа онлайн-поддержки работает с часовыми поясами по всему миру, обеспечивая быстрое реагирование на запросы, касающиеся выбора продуктов, отслеживание оптовых заказов и отчеты о проблемах после продажи от зарубежных оптовиков и малых и средних подрядчиков по производству полов с подогревом, обеспечивая бесперебойную трансграничную связь.

4. Массовая индивидуализация проекта и долгосрочная поставка OEM-запчастей

Для крупномасштабных коммерческих или жилых проектов оптовых закупок мы предлагаем индивидуальные спецификации резьбы, основанные на диаметрах труб коллектора и требованиях к компоновке шкафа. Мы также обеспечиваем стабильные и долгосрочные поставки сменных изнашиваемых деталей, таких как OEM-прокладки из EPDM и регулируемые сердечники клапанов.

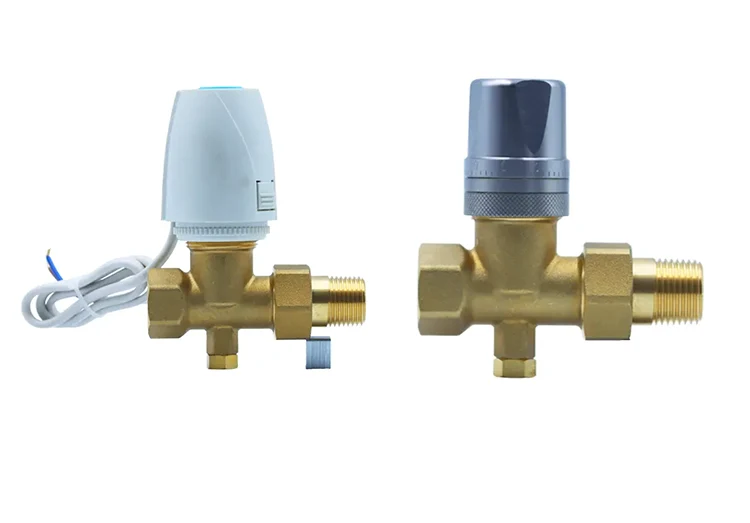

Сравнение: встроенный клапан регулирования расхода и автоматический программируемый клапан расхода для сред

1. Различия в применении системы

Встроенный регулирующий клапан для трубы напольного отопления: имеет механическую ручную регулировку без электронных приводов. Он разработан специально для систем подогрева полов в жилых домах, магазинах малого и среднего размера и небольших офисных зданиях, в которых отсутствуют системы автоматизации зданий (BAS); он оптимизирован для базовой гидравлической балансировки при меньших затратах. Клапан потока с программным управлением: Оборудован электронным модулем управления шаговым двигателем; совместим с сигналами автоматизации зданий 0–10 В и Modbus; подходит для коммерческих проектов HVAC с интеллектуальными платформами управления BMS (например, крупные торговые центры, высотные офисные здания, центральное отопление); поддерживает удаленное программное управление потоком.

2. Различия в методах регулировки расхода

Встроенный клапан регулирования расхода: основан на ручном вращении сердечника клапана; точная настройка потока для одной ветки достигается с помощью интуитивно понятной шкалы; не требует никакой связанной электрической проводки управления или хоста автоматизации; Для ввода в эксплуатацию на месте не требуются специализированные специалисты по электрооборудованию. Клапан потока с программным управлением: поддерживает как местную ручную регулировку, так и дистанционное/плановое автоматическое управление потоком через систему здания; требуется установка электрических линий управления и интеграция с хостом автоматизации; ввод в эксплуатацию требует опыта программирования автоматизации зданий.

3. Различия в масштабах и стоимости проектов.

Встроенный регулирующий клапан: предназначен для небольших и средних проектов по установке полов с подогревом (ремонт жилых домов, небольшие магазины, малоэтажные офисы); имеет обтекаемую конструкцию без компонентов электрического управления; более низкая стоимость закупки единицы продукции; подходит для крупногабаритных и экономичных систем отопления, вентиляции и кондиционирования воздуха. Клапан потока с программным управлением: подходит для крупномасштабных проектов HVAC, таких как коммерческие комплексы и высотные системы центрального отопления; включение электронных модулей управления и прецизионных сердечников клапанов увеличивает стоимость единицы продукции; подходит для элитных коммерческих проектов с бюджетом на модернизацию умных зданий.

4. Различия в обслуживании и запасных частях.

Встроенный клапан регулирования расхода: не содержит электрических компонентов; изнашиваемыми деталями являются только сердечник клапана и прокладки; требует небольшого количества запасных частей и допускает простую замену; для обслуживания не требуется присутствие электрика — заменой деталей могут заняться установщики систем отопления, вентиляции и кондиционирования; низкие затраты на техническое обслуживание. Клапан потока с программным управлением. Изнашиваемые детали включают электронный привод, модуль связи, сердечник клапана и прокладки; отказы электрических компонентов требуют устранения неисправностей специализированными специалистами; предполагает более широкий ассортимент запасных частей; более высокие общие долгосрочные затраты на техническое обслуживание.

5. Различия в требованиях к установке

Встроенный клапан регулирования расхода: требуются только резьбовые соединения труб; не требуется места для электропроводки; возможность установки непосредственно в компактные шкафы с подогревом пола или в скрытый потолочный трубопровод; никаких дополнительных действий по монтажу проводки не требуется. Клапан потока с программным управлением: Помимо установки трубопроводов, необходимо предусмотреть место для прокладки электропроводки управления; механическое помещение и шахты труб оборудования требуют опорных кабельных лотков, что увеличивает этапы строительства и трудозатраты на объекте.

Часто задаваемые вопросы

Вопрос 1: Каковы основные преимущества этого встроенного регулятора потока для пола с подогревом по сравнению с устаревшими простыми заглушками или стандартными фитингами без шкалы?

Ответ: Старомодные пластиковые заглушки и простые трубопроводные фитинги не имеют возможности регулирования расхода и не могут сбалансировать поток воды в ответвлениях системы подогрева пола, что легко приводит к неравномерному отоплению или охлаждению во всем доме. Стандартные проточные фитинги без весов не имеют ориентиров для регулировки, поэтому регулировка полностью зависит от опыта установщика; это затрудняет ввод в эксплуатацию и приводит к последующему дрейфу потока. Встроенный клапан регулирования расхода для труб напольного отопления имеет сердечник клапана с точной маркировкой, что позволяет интуитивно понятную ручную регулировку расхода для каждого контура. Его интегрированная структура уменьшает количество точек соединения, подверженных утечкам, обеспечивает экономичную гидравлическую балансировку и подходит для различных проектов подогрева полов малого и среднего размера.

В2: Будет ли двухслойная прокладка из EPDM протекать, стареть или трескаться из-за длительного воздействия высокотемпературной воды, циркулирующей в системе подогрева пола?

Ответ: В нем используются уплотнения из EPDM, специально разработанные для полов с подогревом. Они прошли заводские испытания на долговечность, включающие более тысячи циклов попеременно высоких и низких температур (выше 60°C). Они не затвердевают, не сжимаются и не трескаются при круглогодичном погружении в горячую воду. Двухточечное уплотнение — как на сердечнике клапана, так и на резьбе — эффективно предотвращает медленные утечки в точках соединения в течение длительного времени.

В3: Совместимы ли стандартные универсальные резьбы с подавляющим большинством коллекторов напольного отопления в жилых и коммерческих помещениях, представленных на рынке?

Ответ: В нем используются стандартные характеристики резьбы, общие как для внутреннего, так и для международного рынка систем отопления, вентиляции и кондиционирования воздуха, что делает его совместимым с более чем 95% основных марок коллекторов для напольного отопления. Он позволяет осуществлять прямую замену в различных новых и существующих системах, включая жилые дома, самодельные дома, магазины и небольшие офисные здания. Для крупномасштабных проектов с использованием нестандартных коллекторов доступны специальные спецификации резьбы.

Вопрос 4: В ограниченном пространстве шкафа с подогревом пола компактный корпус клапана и регулировочный сердечник создадут проблемы с доступом во время работы?

A: Корпус клапана имеет компактную обтекаемую конструкцию, подходящую для установки на конце коллектора или на ответвлении; выступает только ручка градуированной регулировки, что позволяет полностью закрыть корпус основного клапана изоляцией теплого пола. Независимо от того, установлен ли он в компактном жилом отопительном шкафу или в узкой шахте с ограниченным зазором, скорость потока можно легко регулировать, поворачивая ручку вручную — без препятствий со стороны листового металла, труб или изоляции — что обеспечивает бесперебойную работу одного человека.

Вопрос 5: Можно ли установить этот клапан в качестве прямой замены при модернизации старых систем подогрева пола без изменения встроенных основных линий подачи?

А: Абсолютно. Характеристики резьбы клапана совместимы с фитингами, используемыми на старых коллекторах. Модернизация просто требует удаления существующих, устаревших компонентов и непосредственной установки встроенного клапана потока; нет необходимости обрезать или модифицировать закладные магистральные подводящие линии, что существенно снижает трудоемкость модернизации, а также материальные и трудовые затраты.

Вопрос 6: В чем разница между этим встроенным клапаном регулирования расхода и универсальным фитингом для регулирования расхода?

Ответ: Универсальные фитинги для регулирования расхода представляют собой компоненты общего назначения, для подключения к коллекторам которых требуются дополнительные адаптеры: они занимают больше места в шкафу коллектора и создают потенциальные точки утечки. Этот клапан специально разработан для установки на конце коллектора системы подогрева пола — он сочетает в себе подключение и регулировку расхода в одном интегрированном корпусе, не требует дополнительных адаптеров и компактно помещается в тесные шкафы коллектора. Это оптимальный выбор для проектов подогрева пола в жилых и малых и средних коммерческих помещениях, где пространство шкафа ограничено.
