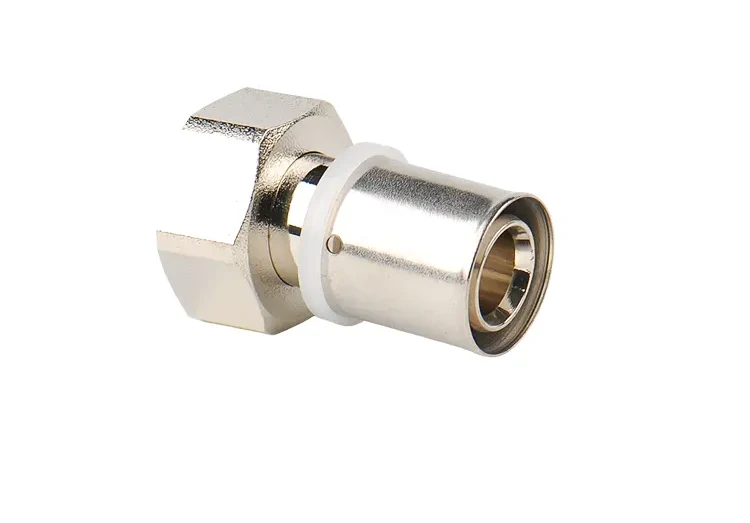

Пресс-фитинг из латуни

Стандартные неразъемные фитинги прессовой посадки жестко фиксируют трубопроводную систему при монтаже; последующая замена клапана, модификация системы или устранение утечек требуют разрезания трубы для разборки соединения, что часто приводит к перерасходу материала и увеличению затрат на рабочую силу. Кроме того, традиционные резьбовые соединения требуют использования уплотнительной ленты, подвержены утечкам на резьбе из-за длительного термоциклирования и сопряжены с риском безопасности, связанным с горячими работами (сваркой) во время установки.

Технические параметры

Особенности продукта

Этот латунный фитинг с прессовой посадкой специально предназначен для решения проблем, связанных с разборкой и обслуживанием трубопроводов. Он сочетает в себе стандартные концы с запрессовкой и центральную накидную гайку, удовлетворяя двойным требованиям быстрой первоначальной сборки и неразрушающей разборки для будущего обслуживания.

Фитинг, изготовленный из кованой латуни высокой чистоты DZR, имеет уплотнительные поверхности, обработанные на станке с ЧПУ, и встроенную высокоэластичную прокладку из EPDM, обеспечивающую герметичное уплотнение даже в условиях термоциклирования и колебаний давления воды.

Для запрессовки концов используется процесс холодного прессования без пайки, что исключает необходимость использования открытого огня, клея или герметизирующей ленты. Конструкция разъемного соединения позволяет модифицировать систему и заменять компоненты без разрезания трубы; трубопровод можно разделить, просто открутив штуцер.

Совместимый с медными и тонкостенными трубами из нержавеющей стали, этот фитинг широко используется в бытовых системах питьевого водоснабжения, полах с подогревом и линиях промышленных жидкостей низкого давления. Обладая стабильной устойчивостью к давлению и длительным сроком службы, это экономически эффективное решение для оптимизации эффективности технического обслуживания как в новых установках, так и в проектах реконструкции.

Свойства базового материала из кованой латуни DZR

1. Кованая латунь высокой чистоты, цельная.

Изготовлен из специализированных латунных заготовок DZR, состав сплава стабилен. Он противостоит обесцинкованию и выщелачиванию вредных веществ при длительном прохождении воды, отвечая стандартам для систем трубопроводов питьевой воды.

2. Прецизионная обработка с ЧПУ.

Уплотнительные канавки и контактные поверхности подвергаются точной обработке и полировке на станке с ЧПУ, что обеспечивает жесткие допуски и плотное прилегание к трубе и уплотнительному кольцу, тем самым структурно сводя к минимуму риск утечек.

3. Высокая устойчивость к коррозии и окалине.

Гладкая, плоская поверхность латунного основного материала противостоит прилипанию известкового налета и загрязнений; он выдерживает длительное воздействие горячей воды и теплоносителей, а также устойчив к окислению и коррозии даже во влажных средах, таких как шахты труб.

Высокоэластичная герметичная уплотнительная конструкция из EPDM

1. Специализированная уплотнительная прокладка из EPDM.

Имеет встроенное высокоэластичное кольцо из EPDM, устойчивое к экстремальным температурам и старению материала; он пригоден для систем водоснабжения и подогрева полов, включающих термоциклирование, гарантируя отсутствие затвердевания и растрескивания при длительном использовании.

2. Двухслойная защита от уплотнений.

Уплотнительное кольцо на запрессованном конце герметизирует зазор относительно трубы, а соответствующая уплотнительная конструкция на центральной накидной гайке создает вторичный барьер, предотвращая утечку даже при колебаниях давления воды.

3. Адаптивность к деформации трубопровода

Высокоэластичное уплотнительное кольцо компенсирует незначительные смещения, вызванные тепловым расширением и сжатием, эффективно предотвращая утечки при колебаниях температуры.

Система установки без пайки с холодной запрессовкой

1. Холодное прессование устраняет риски безопасности, связанные с открытым пламенем.

Сварка полностью исключена; не требуются огневые работы на месте, что исключает риск воспламенения искрами изоляции или декоративных материалов, что делает работу безопасной в закрытых потолочных пространствах и готовых интерьерах.

2. Быстрая сборка с помощью стандартных пресс-инструментов.

Соединения труб выполняются с использованием стандартных пресс-инструментов; Этот процесс позволяет управлять одним человеком и осуществлять быструю сборку в каждой точке, что эффективно сокращает трудозатраты и затраты на крупномасштабные жилые и коммерческие проекты HVAC.

3. Упрощенный инвентарь без дополнительных уплотнительных материалов.

Концы с запрессовкой поставляются со встроенными уплотнительными кольцами, что устраняет необходимость приобретения отдельных элементов, таких как лента из ПТФЭ или герметик, тем самым сокращая разнообразие закупаемых материалов и упрощая управление запасами.

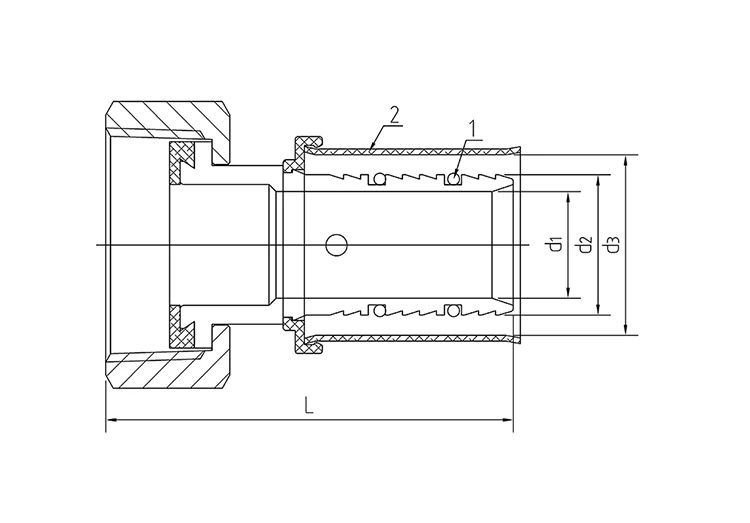

Основная структура со съемным центральным соединением

1. Накидная гайка винтового типа обеспечивает неразрушающую разборку.

Фитинг, оснащенный вращающейся накидной гайкой в ​​центре, позволяет отделить трубопровод простым отвинчиванием гайки во время технического обслуживания, модификации или замены детали. Это избавляет от необходимости разрезать трубу, тем самым предотвращая перерасход материала.

2. Разделенная структура сохраняет существующий трубопровод.

Процесс сборки и разборки не повреждает уже закрепленные запрессовкой отрезки трубы. После завершения модификаций трубопровод можно восстановить, просто соединив концы и затянув накидную гайку, что значительно сокращает время, необходимое для последующих работ.

3. Контролируемая герметичность соединения.

Прецизионно обработанная резьба обеспечивает оптимальную силу затяжки. Операторы могут интуитивно оценить посадку уплотнения, избегая проблем при установке, таких как утечки, вызванные недостаточной герметичностью, или сорванная резьба, вызванная чрезмерной затяжкой.

Каковы преимущества по сравнению с другими латунными пресс-фитингами?

1. Решает проблему несъемности встроенных пресс-фитингов.

Стандартные встроенные фитинги с запрессовкой невозможно разъединить после обжатия, поэтому для обслуживания или модификации требуется резка трубы. Напротив, латунные фитинги с прессовой посадкой имеют съемный центр, что позволяет выполнять разборку, не повреждая исходную трубу, и сокращая отходы материала.

2. Значительно снижает затраты на будущие модификации трубопровода.

Традиционные модификации требуют резки труб, покупки новых фитингов и повторной обжимки, что приводит как к трудозатратам, так и к отходам материалов. Штуцерная модель требует лишь откручивания гайки для разборки и сборки, что исключает дополнительные материальные затраты.

3. Сочетает в себе быструю установку без пайки и простоту обслуживания.

Резьбовые соединения сложны в установке и подвержены утечкам, а встроенные фитинги с запрессовкой не подлежат обслуживанию. Этот продукт объединяет преимущества обеих конструкций: эффективность первоначальной установки соответствует стандартным запрессованным фитингам, а удобство разборки и повторной сборки намного превосходит удобство традиционных запрессованных компонентов.

4. Снижает нагрузку на поиск и устранение утечек.

Модификация или разборка стандартных трубопроводов сложна и часто требует демонтажа нескольких секций для обнаружения утечки. Конструкция штуцера позволяет целенаправленно демонтировать только неисправный участок трубы, что обеспечивает точное техническое обслуживание и экономит время и усилия.

Приложения

1. Системы водоснабжения всего дома.

Подходит для скрытого водопровода в жилых домах и трубопроводов горячего водоснабжения. Изготовлен из безопасной, экологически чистой и устойчивой к обесцинкованию латуни; соединительная конструкция облегчает обслуживание и замену водонагревателей и угловых клапанов.

2. Проекты трубопроводов для теплого пола

Подходит для циркуляционных контуров напольного отопления в жилых и коммерческих помещениях. Выдерживает высокотемпературные нагревательные жидкости и позволяет легко устанавливать их в труднодоступных местах (например, в шахтах труб); позволяет промывать систему без необходимости резки труб.

3. Сети транспортировки промышленных жидкостей низкого давления.

Подходит для заводских трубопроводов, по которым течет пресная вода комнатной температуры или циркулирующие жидкости под низким давлением. Коррозионностойкий базовый материал подходит для стандартных промышленных сред; позволяет осуществлять удобный монтаж и демонтаж при модернизации оборудования.

Стандартизированная система заводского контроля качества

1. Строгий контроль входящих материалов

Перед производством латунные заготовки и уплотнительные кольца из EPDM проходят испытания на состав и долговечность; некачественные материалы отбраковываются, чтобы исключить риски качества у источника.

2. Многомерные испытания на старение готовой продукции.

Каждая партия подвергается испытаниям на разрывное давление, проверке крутящего момента накидной гайки и длительным циклическим испытаниям на устойчивость к утечкам на старение для выявления таких дефектов, как разрушение уплотнения или недостаточная устойчивость к давлению.

3. Прослеживаемая документация для всех партий.

Записи о проверке сырья, отчеты об испытаниях готовой продукции и номера производственных партий систематически архивируются, что позволяет отслеживать качество полного жизненного цикла — от обработки сырья до окончательной отгрузки.

Часто задаваемые вопросы

Вопрос 1: Каковы основные преимущества пресс-фитингов из латунного соединения по сравнению со стандартной цельной пресс-муфтой?

A: Стандартная цельная муфта с запрессовкой создает постоянное жесткое соединение. После установки его невозможно разобрать, не разрезав трубу, что делает любое будущее обслуживание, модификацию системы или замену компонентов дорогостоящими и отнимающими много времени. Этот фитинг с прессовой посадкой сочетает в себе тот же быстрый монтаж без пайки и съемный центральный фитинг. Он позволяет разделить трубопровод, просто открутив накидную гайку, не разрезая и не повреждая трубу. Это значительно снижает как материальные отходы, так и трудозатраты на будущее обслуживание, модернизацию или расширение системы.

Вопрос 2. Может ли соединительное соединение выдерживать длительные температурные циклы в системах подогрева пола без утечек?

А: Да. Соединение имеет двухслойную высокоэластичную уплотнительную структуру из EPDM, специально разработанную для систем отопления, вентиляции и кондиционирования. Он прошел заводские испытания на термоциклирование и испытание на устойчивость к утечкам, имитируя десятилетия циркуляции горячей воды. Уплотнение адаптируется к расширению и сжатию трубы, вызванному колебаниями температуры, предотвращая образование зазоров или утечек, а прецизионно обработанная соединительная резьба обеспечивает постоянную силу затяжки, исключая риск медленной утечки с течением времени.

Вопрос 3. Каким образом съемное соединение упрощает обслуживание по сравнению с резкой и повторным обжатием?

Ответ: При использовании стандартного цельного фитинга с запрессовкой любое обслуживание или модификация требуют разрезания трубы в месте соединения, удаления старого фитинга, подготовки нового конца трубы и повторного обжатия нового фитинга — процесс, который требует как времени, так и материалов. При использовании этого соединительного фитинга вам просто отвинтите центральную соединительную гайку, чтобы разъединить соединение. После завершения технического обслуживания или модификации вы снова подсоедините и затяните гайку. Весь процесс занимает несколько минут, не требует замены деталей и сохраняет первоначальную длину трубы. Это приводит к существенной экономии материальных затрат и трудозатрат на протяжении всего срока службы системы.

Вопрос 4: Совместим ли фитинг с прессовой посадкой как для медных, так и для труб из нержавеющей стали?

О: Да, он полностью совместим. Концы с запрессовкой стандартизированы для установки как на медные трубы, так и на тонкостенные трубы из нержавеющей стали — два наиболее распространенных металлических материала труб, используемых в жилых водопроводах, полах с подогревом и коммерческих системах отопления, вентиляции и кондиционирования. Такая двойная совместимость устраняет необходимость хранения различных фитингов для труб из разных материалов, что упрощает управление запасами для подрядчиков и оптовиков. Эта модель с одним фитингом удовлетворит ваши потребности в соединении независимо от материала трубы как для новых установок, так и для проектов реконструкции.

Вопрос 5: Дает ли латунный материал DZR какие-либо особые преимущества для применения в питьевой воде?

А: Да. Латунь DZR (стойкая к децинкификации) специально разработана для противостояния процессу обесцинкования, при котором цинк со временем выщелачивается из стандартной латуни под воздействием агрессивных водных условий, что может привести к точечным утечкам и преждевременному выходу из строя. Этот фитинг выкован из латуни DZR высокой чистоты, что обеспечивает стабильный состав материала и предотвращает вымывание вредных веществ при длительном прохождении воды. Он полностью соответствует стандартам безопасности питьевой воды, что делает его надежным и безопасным выбором для бытовых систем питьевого водоснабжения.

Вопрос 6: Как общая стоимость проекта этого соединительного фитинга соотносится со стоимостью использования стандартной цельной запрессованной муфты в течение всего жизненного цикла системы?

О: Хотя первоначальная закупочная цена этого соединительного фитинга немного выше, чем у стандартной цельной муфты, общая стоимость проекта в течение жизненного цикла системы значительно ниже. Стандартные цельные фитинги требуют разрезания и замены фитинга при каждом техническом обслуживании или модификации, что требует затрат на материалы для новых фитингов и трудозатраты на резку, подготовку и повторное обжатие каждый раз. Этот соединительный фитинг исключает эти текущие расходы. Для проектов с ожидаемыми будущими модификациями, требованиями периодического технического обслуживания или дорогостоящими трубопроводами, где сохранение длины труб имеет решающее значение, экономия затрат в течение жизненного цикла делает этот фитинг более экономичным выбором в долгосрочной перспективе.
