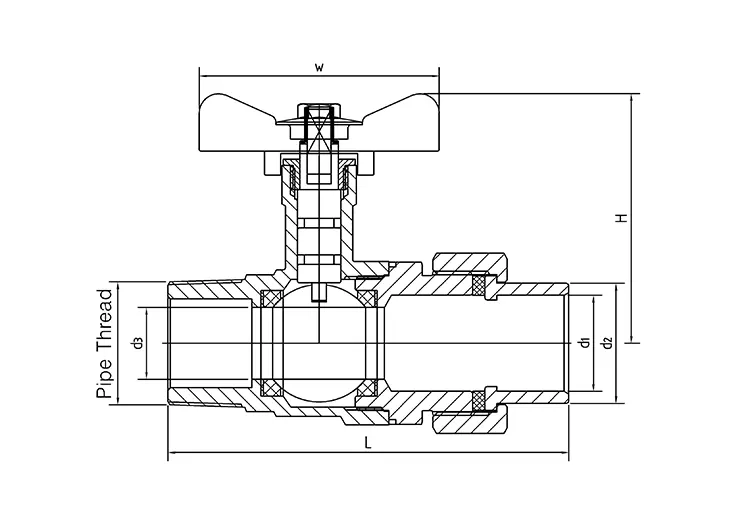

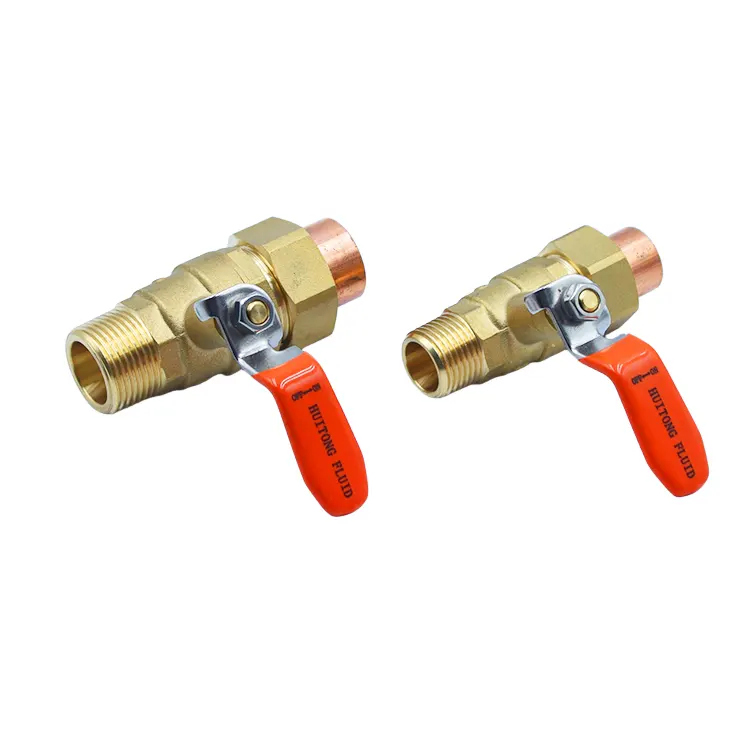

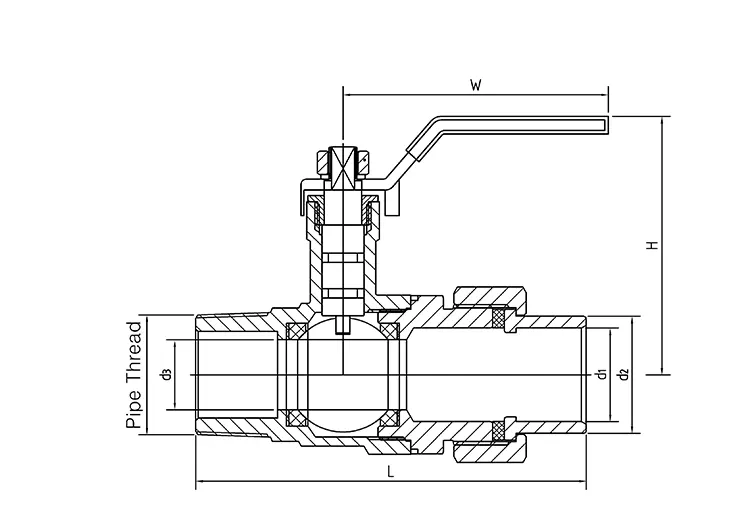

Латунный шаровой кран с медным рукавом и сварным соединением

Наш латунный шаровой кран с медным рукавом и приварным соединением отличается от традиционной конструкции соединения и использует двустороннюю удлиненную интегрированную медную сварную муфту, которая совместима с процессом пайки медных труб. Такая конструкция принципиально решает проблемы коррозии, расшатывания и протечек на стыке труб. Он оснащен корпусом клапана из утолщенной латуни, кованым из неэтилированного свинца, цельным хромированным шариком и уплотнительной конструкцией из утолщенной фторкаучука. Он сочетает в себе основные характеристики полного потока, низкие потери, двунаправленную нулевую утечку и устойчивость к колебаниям давления воды. Он подходит для длительных условий работы в условиях высокой температуры и холодного-горячего цикла. После сварки трубопровод выглядит аккуратным и аккуратным, без открытых стыков, что значительно снижает частоту последующего обслуживания. Это предпочтительный компонент соответствующего клапана для высококачественных медных труб систем отопления, вентиляции и кондиционирования воздуха, коммерческого водоснабжения и промышленных котлов.

Технические параметры

Специальная конструкция медной втулки для сварки

1. Интегрированная конструкция удлиненного медного приварного конца: оба конца корпуса клапана имеют удлиненный соединительный конец медной втулки. Нет необходимости в дополнительных сварочных разъемах. Он может напрямую соединяться с различными стандартными медными трубами для завершения процесса сварки, что подходит для основных методов сварки в отрасли отопления, вентиляции и кондиционирования. Никакой вторичной обработки или модификации не требуется.

2. Устранение рисков электрохимической коррозии: медный корпус клапана и медная сварочная втулка полностью совместимы с материалами. Сварка плотная и равномерная, что позволяет избежать проблем электрохимической коррозии, вызванных контактом различных металлических сред. Трубопровод не ржавеет и не отслаивается даже при длительном прохождении воды и высокотемпературной циркуляции.

3. Прочный сварной трубопровод: после сварки отсутствуют открытые стыковые соединения. Поверхность трубопровода гладкая и ровная, не склонна к скоплению накипи, пыли и водяных паров. Это эффективно уменьшает причины старения и утечек трубопровода и подходит для сценариев долгосрочной эксплуатации герметичных трубопроводов систем отопления, вентиляции и кондиционирования.

Конструкция усиления кованого корпуса клапана

1. Базовый материал из кованой латуни, не содержащей свинца: латунный шаровой клапан с медным рукавом и сварным соединением изготовлен из цельной бессвинцовой латуни горячей ковки. Материал плотный и однородный, с солидной толщиной стенок. По сравнению с обычными корпусами клапанов, литыми под давлением, его прочность на сжатие и трещиностойкость значительно улучшены, что позволяет ему стабильно выдерживать колебания давления воды в котлах и системах отопления, вентиляции и кондиционирования.

2. Конструкция штока предохранительного клапана, предотвращающего выбросы: встроена конструкция штока клапана, предотвращающая отсоединение, с внутренним усилением. Он специально оптимизирован для воздействия высокой температуры и попеременного давления горячей и холодной воды, устраняя риск выброса штока клапана и разбрызгивания среды, вызванных мгновенным высоким давлением, тем самым повышая безопасность эксплуатации трубопровода при высоких температурах.

3. Устойчивость к высоким температурам и устойчивость к старению. Совместимость с эксплуатационными характеристиками: общая конструкция совместима с долгосрочными высокотемпературными циркуляционными водными путями. Он может выдерживать постоянные высокие температуры в системах отопления, вентиляции и кондиционирования и котельных. Материал не размягчается, не деформируется и не стареет, обеспечивая долгосрочную гарантию стабильной работы трубопроводной системы.

Система уплотнения и потока

1. Твердая хромированная сфера с износостойкостью и защитой от просачивания: использование твердой хромированной твердой сферы с гладкой и плотной поверхностью устойчиво к образованию накипи и износу. Его можно открывать и закрывать в течение длительного времени без царапин, обеспечивая точность уплотнительной поверхности и избегая микропротечек, вызванных износом.

2. Утолщенное седло клапана из ПТФЭ для двунаправленного уплотнения: в сочетании с утолщенным седлом клапана из ПТФЭ как в прямом, так и в обратном направлении можно добиться нулевой утечки на уровне пузырьков. Он выдерживает попеременное воздействие холодных и горячих сред, а уплотнительный слой не склонен к затвердеванию или разрушению. Подходит для круглогодичных трубопроводов непрерывной циркуляции.

3. Полностью проточный канал с низкими потерями давления: нет дросселирующих мертвых углов или выступов, препятствующих потоку воды. Поток воды становится плавным, что значительно снижает потери давления в трубопроводе. Не возникнет таких проблем, как недостаточный нагрев в ОВК или затухание подачи воды, обеспечивая эффективность подачи воды в систему.

Преимущества строительства и эксплуатации

1. Легкое открытие и закрытие на 90°: латунный шаровой клапан с медным рукавом и сварным соединением имеет простую конструкцию управления ручкой. Благодаря функции быстрого включения-выключения с коротким ходом 90° работа выполняется легко и плавно. Он не имеет заеданий и ослаблений даже при длительном высокочастотном открывании и закрывании и пригоден для ежедневного регулирования и технического обслуживания инженерных трубопроводов.

2. Отсутствие необходимости частого технического обслуживания для долгосрочной эксплуатации. Сварная интегрированная конструкция не подвержена риску ослабления. Система уплотнений устойчива к образованию накипи и старению. После формования нет необходимости в частом обслуживании и затяжке. Это значительно снижает трудовые и материальные затраты на последующую эксплуатацию и обслуживание проектов систем отопления, вентиляции и кондиционирования и водоснабжения.

3. Полный охват множества спецификаций для адаптации: Комплексные стандартные спецификации диаметра труб могут быть сопоставлены с подогревом пола для отделки дома, центральным кондиционированием воздуха в коммерческих целях, промышленными котлами, системами очистки воды в коммерческих целях и т. д. Они соответствуют выбору партий и унифицированным требованиям к закупкам для различных условий труда в инженерных проектах.

Контроль качества в зависимости от условий сварки

1. Двойная проверка спектрального материала сырья: как корпус латунного шарового крана с медным приварным соединением, так и медная приварная муфта подвергаются испытаниям на спектральный состав сырья. Это обеспечивает строгий контроль чистоты материала, коррозионной стойкости и устойчивости к высоким температурам, предотвращая дефекты материала у источника.

2. Комплексная полная проверка производительности: каждый готовый продукт проходит 100% проверку на устойчивость корпуса к давлению воды, герметичность, предотвращение утечек и долговечность открытия и закрытия в 10 000 раз. Это полностью подтверждает основные характеристики корпуса клапана с точки зрения выдерживания давления, уплотнения и износостойкости.

3. Специальный дефектоскопический контроль сварных соединений. При сварке медной гильзы проводится детальный дефектоскопический контроль для точного выявления скрытых дефектов, таких как газовые поры, трещины и неполная сварка, что позволяет исключить потенциальную утечку воды или проблемы с отслоением сварного шва в сварных соединениях.

4. Полная отслеживаемость партии и сертификаты соответствия: продукт поставляется с эксклюзивным кодом партии. Весь производственный процесс можно отслеживать и архивировать. При доставке могут быть предоставлены отчеты об испытаниях материалов и сертификаты соответствия CE, что полностью соответствует требованиям для приемки в проектах HVAC, участия в тендерах по зарубежным проектам и таможенного оформления.

Разнообразные сценарии применения

1. Коммерческая система циркуляционной воды центрального кондиционирования воздуха: подходит для контуров циркуляционных труб центральных кондиционеров и концевых медных труб. Сварная интегрированная конструкция устойчива к вибрации и стабильна по температуре, пригодна для непрерывной эксплуатации оборудования в течение всего года.

2. Централизованная система подогрева пола: центральное централизованное отопление, промышленные и коммерческие системы подогрева пола, медные трубы, основные и ответвления. Это устраняет проблемы с резьбовыми втулками и незакрепленными резьбовыми соединениями, подходящими для длительной циркуляции высокотемпературного отопления.

3. Система трубопроводов подачи высокотемпературной воды в котел: Контуры медных труб на входе и выходе промышленных небольших котлов, коммерческих водогрейных котлов. Он может выдерживать высокотемпературные колебания давления воды, имеет стабильное уплотнение и позволяет избежать угрозы безопасности, связанной с утечкой высокотемпературной среды.

4. Система водоснабжения для очистки коммерческой воды: Оборудование для очистки коммерческой воды, контуры медных труб централизованного водоснабжения для всего дома. Изготовлен из бессвинцового материала, соответствует гигиеническим нормам, имеет сварное уплотнение, предотвращающее вторичные протечки, обеспечивает стабильность и чистоту системы водоснабжения.

Вопросы и ответы

Вопрос 1: Каковы основные инженерные преимущества латунного шарового крана с медной муфтой и сварным соединением?

Ответ: Обычные шаровые краны с резьбой и обжимным кольцом имеют такие проблемы, как неплотные соединения, утечка воды, старение и отсоединение, которые требуют регулярного обслуживания и подтяжки. В этом продукте используется интегрированный процесс пайки без подвижных соединений в трубопроводе, что делает его более цельным, более устойчивым к вибрации и лучшим с точки зрения термостойкости. После формовки он практически не требует ухода и больше подходит для инженерных условий, где системы отопления, вентиляции и котлы работают непрерывно в течение длительного времени.

В2: При использовании комбинации фиолетовой меди и латуни возникнет ли коррозия или отслоение сварки после длительного воздействия воды?

О: Нет. Изделие изготовлено из хорошо совместимой комбинации материалов фиолетовой меди и латуни в сочетании с профессиональными методами пайки. Сварка герметичная и бесшовная, при выходе с завода она прошла специальные антикоррозийные и дефектоскопические испытания. Это полностью исключает электрохимическую коррозию, отслоение сварных швов и проблемы с отслоением сварных швов и подходит для длительного воздействия воды холодного и горячего цикла.

Вопрос 3: Является ли сварочная установка очень требовательной с точки зрения технологии строительства?

Ответ: Он соответствует общим стандартам пайки медных труб, применимым в отрасли. Никакого специального оборудования или технологий не требуется. Обычные сантехнические строительные бригады быстро освоятся. В удлиненной медной гильзе имеется достаточно места для сварочных работ, что обеспечивает высокий уровень допуска и эффективно снижает количество дефектов при сварке конструкций.

Вопрос 4: Какие практические преимущества дает конструкция с полностью открытым потоком для систем центрального кондиционирования и подогрева пола?

Ответ: Полностью открытый диаметр без дросселирующей конструкции практически не имеет водонепроницаемости, не вызывает потери давления в трубопроводе, позволяет избежать проблемы снижения эффективности теплообмена при центральном кондиционировании и неравномерности температуры нагрева при подогреве пола, полностью сохраняет расчетный расход системы и обеспечивает энергосберегающую и эффективную работу климатического оборудования.

Вопрос 5: На какие конкретные условия эксплуатации трубопровода в основном рассчитана конструкция штока клапана, предотвращающего вздутие?

О: Он специально разработан для работы в условиях внезапного повышения давления воды и колебаний давления во время запуска и остановки котлов и систем отопления, вентиляции и кондиционирования. Он может эффективно блокировать конструкцию штока клапана, предотвращая выброс штока клапана и разбрызгивание среды, вызванное ударами под высоким давлением, тем самым повышая эксплуатационную безопасность и отказоустойчивость трубопроводов с высокой температурой и высоким давлением.
