Латунный шаровой клапан с наружной резьбой и ручкой-бабочкой

Обычные шаровые краны, представленные на рынке, имеют круглые ручки, которые являются выступающими и слишком узкими для работы в узких трубопроводах. Соединения сварного типа сложны в сборке и имеют высокий риск протечек. Этот латунный шаровой клапан с наружной резьбой и ручкой-бабочкой может точно решить болевые точки отрасли. Изделие изготовлено из цельной кованой бессвинцовой антицинкованной латуни со стандартной внешней резьбой на одной стороне, совместимой с обычными трубопроводными фитингами, и конструкцией с двойным фланцем на другой стороне, которая может фиксировать медную трубу без сварки; плоская тонкая ручка в форме бабочки значительно уменьшает занимаемое пространство, позволяя легко открывать и закрывать на 90 градусов в скрытых стенах, узких шкафах и трубопроводных системах.

Внутренний корпус шара с хромовым покрытием соединен с утолщенным уплотнительным седлом из ПТФЭ, что обеспечивает отсутствие утечек как в направлении подачи холодной, так и в направлении горячей воды. Путь потока по всему диаметру снижает потери давления воды, а шток противовыбросового клапана совместим с ежедневными колебаниями давления воды. Весь комплект клапанов при выходе с завода проходит полноразмерную стандартизированную проверку качества, охватывающую различные спецификации диаметров труб, и подходит для трех типов сценариев закупок: розничная торговля предметами интерьера, небольшие проекты отопления и легкие промышленные циркуляционные трубопроводы. Это универсальный регулирующий клапан для трубопроводов, сочетающий в себе простоту установки, стабильность использования и контроль затрат.

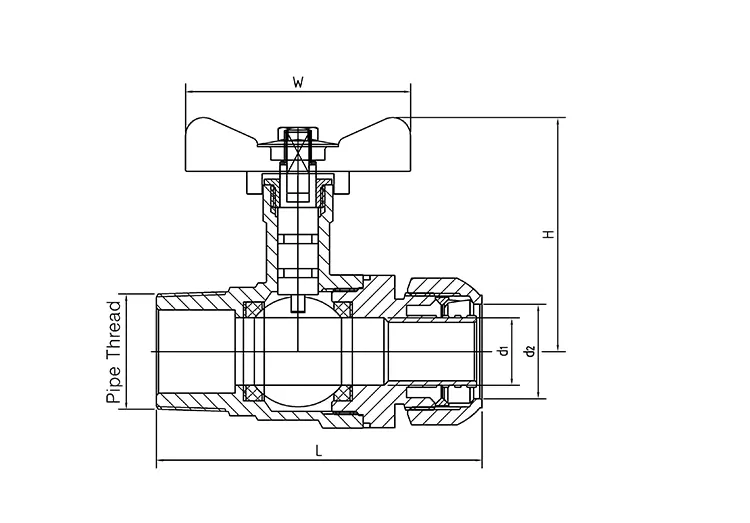

Технические параметры

Плоская ручка в форме бабочки.

1. Ультратонкая и плоская конструкция-бабочка, занимающая гораздо меньше горизонтального пространства, чем ручки с круглой или длинной ручкой. При прокладке трубопровода близко к стене, в узком аппаратном шкафу, в полости потолка и т.п. не возникнет ситуация, когда ручка блокирует операцию и препятствует ее выполнению.

2. Стандартная конструкция открывания и закрывания на один ход на 90°. Просто переместив заслонку, можно быстро включить или выключить подачу воды. Состояние переключателя четкое и отчетливое, и проверяющий персонал может легко отличить полностью открытое и полностью закрытое положение на расстоянии.

3. Крутящий момент открытия и закрытия ручки стандартизирован и откалиброван. Одной рукой он может завершить операцию переключения. Длительное использование высокой частоты не приведет к заклиниванию или ослаблению и подходит для отделки дома, где требуется частый контроль.

Двусторонний композитный интерфейс

1. Точная интегрированная экструдированная внешняя резьба с ЧПУ. Универсальная спецификация. Латунный шаровой клапан с наружной резьбой и ручкой-бабочкой может напрямую соединяться с подавляющим большинством фитингов для водопроводных и отопительных труб, доступных на рынке, без необходимости дополнительной покупки переходников, что уменьшает количество мест утечки, вызванных соединением труб.

2. Замковое соединение двухслойной компрессионной втулки. Вставив медную трубку с гладким срезом, затяните гайку, чтобы прочно удерживать трубу. На протяжении всего процесса не требуется сварочный аппарат или пайка. Устраняет необходимость выполнения многочисленных процедур, таких как охлаждение и очистка сварных швов, что сокращает период строительства.

3. Зажим нажимной втулки не имеет повреждений при сжатии. При дальнейшем обслуживании и ремонте трубы просто ослабьте гайку, чтобы снять медную трубу без каких-либо повреждений. Неповрежденный клапан и трубу можно использовать повторно, что снижает затраты на материалы для долгосрочного обслуживания.

Обеспечить долгосрочное отсутствие утечек в трубопроводах холодной и горячей воды.

1. Бессвинцовая антицинкоразъемная латунь DZR выкована как единое целое. Материал плотный и устойчивый к давлению. Он может транспортировать холодную и горячую водопроводную воду в течение длительного времени без окисления и образования накипи, а также без выделения тяжелых металлов. Соответствует нормам безопасности для бытовых трубопроводов питьевой воды.

2. Поверхность отполирована твердым хромом, а плавающий шар объединен с утолщенным седлом клапана из ПТФЭ (политетрафторэтилена). Уплотняющая поверхность прилегает равномерно. Как прямой, так и обратный поток воды могут обеспечить герметизацию на уровне пузырьков. Под воздействием переменного давления холодной и горячей воды он не стареет и не протекает.

3. Установлен внутренний усиленный противовыбросовый шток клапана, который позволяет выдерживать мгновенные колебания давления воды во время запуска и остановки водного пути. Он исключает риски выскакивания стержня клапана и разбрызгивания среды, повышая безопасность эксплуатации водопроводов домашнего и мелкого оборудования.

Проходной канал и общая структура

1. Прямоточная, бесшовная внутренняя полость с большим потоком имеет низкую водостойкость и небольшую потерю давления, поэтому не возникнет проблем с недостаточной скоростью циркуляции отопительной воды или снижением нагревательного эффекта.

2. Латунный шаровой клапан с наружной резьбой и ручкой-бабочкой компактен и имеет небольшие размеры. Схема подключения гибкая. Его можно адаптировать как к скрытым, так и к открытым трубопроводам, и он не будет занимать слишком много места в отделке или внутри оборудования. Он подходит для стандартизированного проектирования трубопроводов для украшения дома.

3. Доступен полный диапазон диаметров основных труб. Нет необходимости хранить несколько типов для закупок. Его можно одинаково выбрать для проектов по водоснабжению и электроснабжению дома, подогрева пола и небольших промышленных циркуляционных водных путей.

Стандартизированная система контроля качества полного процесса

1. Предварительный спектральный анализ сырья: все медные заготовки, поступающие на завод, проходят анализ спектрального состава. Проводится тщательная проверка показателей отсутствия свинца, антираскисления и сжатия, что позволяет избежать рисков коррозии и растрескивания на уровне сырья.

2. 100% базовые испытания готовой продукции: каждый латунный шаровой клапан с наружной резьбой и ручкой-бабочкой проходит испытание на устойчивость корпуса к давлению воды, испытание на герметичность для предотвращения утечек и испытание на долговечность при открытии и закрытии 10 000 раз. Несоответствующая продукция сортируется и дорабатывается отдельно.

3. Специальная проверка для конкретного продукта: проводятся отдельные испытания на точность зацепления внешней резьбы, усилие зажима втулки, а также момент открытия и закрытия ручки-бабочки. Целенаправленная диагностика неисправностей осуществляется по трем видам частых неисправностей: отслоение материала трубы, течь уплотнения и заклинивание ручки.

4. Полное управление отслеживанием кода партии: на каждом продукте выгравирован независимый код партии. Данные процесса ковки, обработки и испытаний архивируются и сохраняются. Во время отгрузки одновременно предоставляются отчеты об испытаниях материалов и сертификаты соответствия CE, чтобы соответствовать требованиям зарубежной таможенной очистки и технической приемки.

Многосценарная область применения

1. Система водоснабжения жилого дома: полный ввод воды в дом, контроль воды на переднем конце водонагревателя, линии подачи воды на кухне и в ответвлениях ванной комнаты, плоские ручки, подходящие для скрытого монтажа в стенах для скрытых трубопроводов.

2. Комплектующие для трубопроводов напольного отопления: фронтальные регулирующие клапаны распределительных и сборных узлов напольного отопления, установка внутренних регулирующих клапанов в небольших коробах напольного отопления без блокировки изоляционного слоя, удобных для демонтажа, обслуживания и ремонта.

3. Линии циркуляционной воды для небольшого оборудования: бытовые машины для измерения температуры пресс-форм, небольшое теплообменное оборудование, небольшие промышленные циркуляционные трубопроводы холодной воды, подходящие для компактного пространства для установки внутри оборудования.

4. Малые проекты промышленного и коммерческого водоснабжения и отопления: Простые проекты реконструкции системы отопления для квартир и магазинов, бессварная конструкция значительно снижает порог строительства на месте, подходит для разрозненных и серийных закупок.

Часто задаваемые вопросы

В1: Каковы практические преимущества этого латунного шарового крана с наружной резьбой?

О: Плоская ручка-бабочка имеет небольшую толщину по бокам, поэтому она не будет значительно выступать наружу. При установке у стены или в узком шкафу он не будет заблокирован металлическим листом или изоляционным слоем. Короткий ход 90° удобен для управления в небольшом пространстве. Круглая ручка может вызвать проблемы с застреванием в работе.

В2: Требует ли сборка медной трубы внешнего шарового клапана с карточной втулкой сварочных работ?

A: В двухслойной карточной втулке используется гайка для равномерного прижатия и фиксации материала трубы. Как только край среза трубы станет гладким, его можно сразу вставить и затянуть. Это устраняет необходимость в сварочных аппаратах, сварочных материалах и процессах охлаждения. Один человек может быстро выполнить сборку трубопровода без риска повреждения внутренней стенки трубы из-за высокотемпературной сварки.

В3: Может ли клапан обеспечить отсутствие утечки воды при работе в обоих направлениях?

A: Плавающий хромированный шарик в сочетании с утолщенным с двух сторон уплотнительным седлом из ПТФЭ обеспечивает постоянную эффективность уплотнения как при положительном, так и при обратном потоке жидкости. Он выдерживает переменное давление воды: от холодной зимой до горячей летом и не протекает даже после длительного использования.

В5: В каких типах трубопроводных проектов его можно использовать?

A: Латунный шаровой клапан с наружной резьбой и ручкой-бабочкой подходит для четырех сценариев: домашнее водоснабжение всего дома, подогрев пола, небольшой ремонт водяного отопления в коммерческих помещениях и небольшое промышленное оборудование для циркуляционной холодной воды. Он охватывает несколько стандартных размеров основных медных труб, представленных на рынке, и может быть совместим как с розничными покупками на дому, так и с оптовыми закупками в инженерных целях.

В6: Будет ли ограничена установка и работа этого клапана из-за узкого потолка и скрытых труб в полости стены?

О: Нет. Плоская ручка в форме бабочки занимает очень мало места, а корпус клапана в целом компактен. После того, как скрытые трубы обернуты изоляционной ватой, видна только ручка. Никакого большого рабочего перерыва не нужно резервировать. Его можно нормально переключать и контролировать в обычных потолках и стенах для украшения дома.
