Латунное комбинированное соединение с запрессовкой и быстроразъемным соединением

Этот фитинг объединяет две проверенные технологии соединения в одном блоке. На одном конце используется стандартная конструкция с запрессовкой, сжатая с помощью специальных инструментов, для создания постоянного герметичного уплотнения. Другой конец имеет конструкцию быстрого соединения без использования инструментов, которая позволяет легко разбирать и повторно использовать, что делает латунное комбинированное соединение с запрессовкой и быстроразъемным соединением идеальным для технического обслуживания и временной настройки системы. Фитинг выкован из цельного куска высокоплотной, не содержащей свинца латуни DZR, с внутренними уплотнительными канавками и стопорными зубьями, обработанными с высокой точностью на станке с ЧПУ. Он включает в себя двойные уплотнительные кольца из EPDM и противоскользящее стопорное кольцо из нержавеющей стали, обеспечивающие независимую двухслойную защиту от утечек на обоих концах и выдерживающие колебания давления и термоциклирование без утечек.

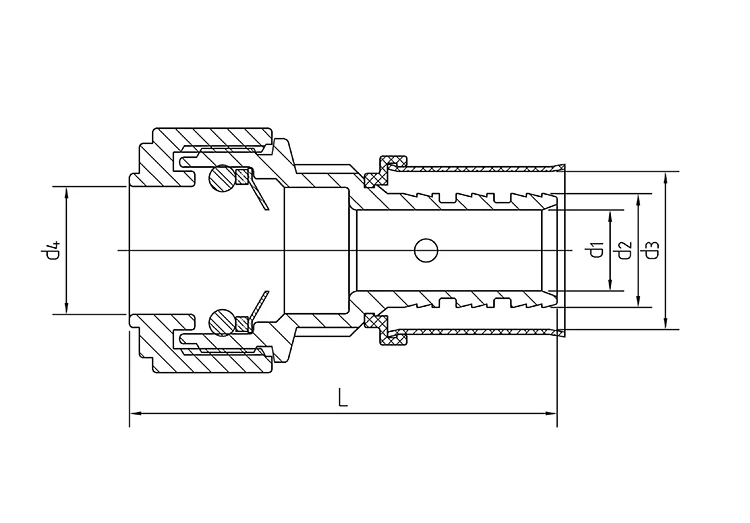

Технические параметры

Свойства бессвинцовой латуни DZR

1. Кованая конструкция высокой плотности.

Выкованный из бессвинцовой латунной заготовки DZR, материал плотный и непористый. Он устойчив к обесцинкованию и выщелачиванию вредных веществ в потоке воды, отвечая стандартам для трубопроводов питьевой воды.

2. Прецизионная внутренняя обработка с ЧПУ.

Внутренние элементы, в том числе уплотнительные канавки, каналы для прессовой посадки, быстросъемные стопорные зубцы и зоны вставки, обрабатываются с высокой точностью на станке с ЧПУ. Жесткие допуски на размеры обеспечивают стабильное зацепление как запрессованных, так и быстроразъемных соединений.

3. Длительная коррозионная стойкость

Латунный корпус, уплотнения и стопорные кольца из нержавеющей стали перед производством подвергаются испытаниям на коррозию и старение в солевом тумане. Они устойчивы к окислению, ржавчине и образованию накипи даже во влажных шахтах труб или в условиях термоциклирования.

Независимая конструкция с двойной структурой на каждом конце

1. Постоянная запрессовка и уплотнение.

Одна сторона имеет стандартизированный интерфейс для прессовой посадки. При сжатии с использованием стандартных инструментов он фиксируется на трубе, создавая постоянное и надежное соединение, что делает его идеальным для участков магистральных трубопроводов, требующих длительной фиксации без разборки.

2. Многоразовый быстроразъемный конец, не требующий инструментов.

Сторона быстрого подключения оснащена подпружиненным фиксирующим механизмом, позволяющим вставлять и снимать без инструментов. Латунное комбинированное соединение с запрессовкой и быстроразъемным соединением предназначено для многократного использования и подходит для точек технического обслуживания, временных испытаний под давлением и модификаций ответвлений.

3. Независимое двухслойное уплотнение на обоих концах.

Концы с запрессовкой и быстроразъемные соединения оснащены независимыми высокоэластичными уплотнительными кольцами из EPDM. На быстроразъемном конце имеется дополнительное противоскользящее стопорное кольцо из нержавеющей стали. Каждый конец образует водонепроницаемый барьер, гарантируя, что нарушение герметичности с одной стороны не повредит трубопровод с другой.

Система защиты от утечек с двойным уплотнением

1. Устойчивые к высоким температурам и высокоэластичные уплотнения из EPDM.

Уплотнительные кольца из EPDM выдерживают экстремальные температуры и противостоят разрушению материала. Они остаются прочными и устойчивыми к затвердению и растрескиванию при длительном использовании в средах, требующих высокотемпературной циркуляции воды (например, полы с подогревом) и попеременного горячего и холодного водоснабжения.

2. Стопорное кольцо из нержавеющей стали усиливает быстросъемную рукоятку.

Порт быстрого подключения оснащен встроенным противоскользящим стопорным кольцом из нержавеющей стали. При вставке трубы кольцо затягивается, надежно удерживая стенку трубы, эффективно предотвращая ослабление, вызванное скачками давления воды или вибрациями трубопровода.

3. Адаптируется к колебаниям давления и температуры.

Двухслойная уплотнительная структура этого комбинированного запрессовочного и быстроразъемного соединения автоматически адаптируется к тепловому расширению и сжатию. Он сохраняет герметичность в условиях частых колебаний давления и циклических температур, устраняя проблемы с утечками и потерей давления.

Преимущества перед стандартными фитингами для запрессовки труб.

1. Один фитинг удовлетворяет двум требованиям к соединению, что значительно сокращает разнообразие инвентаря.

Стандартные фитинги с запрессовкой предназначены для постоянных соединений, а фитинги быстрого соединения предназначены для временного использования, поэтому подрядчикам необходимо иметь на складе оба типа. Эта установка «два в одном» охватывает оба сценария, сокращая количество артикулов и капитал, хранящийся на складе.

2. Меньшее количество стыков трубопровода снижает риск утечек.

Использование отдельных фитингов для соединения труб увеличивает количество точек соединения, каждая из которых представляет потенциальный риск утечки. Эта интегрированная композитная конструкция завершает соединение в одном узле, что приводит к меньшему количеству соединений и снижению риска утечек во время длительной эксплуатации и технического обслуживания.

3. Балансирует долговременную стабильность и простоту обслуживания; совместим с проектами модернизации, сочетающими новые и старые трубопроводы

Стандартные фитинги с запрессовкой требуют разрезания трубы для будущего обслуживания, что приводит к перерасходу материала, в то время как стандартные фитинги с запрессовкой склонны к ослаблению в условиях длительного высокого давления. Этот продукт оснащен запрессованным основным соединением для обеспечения постоянной устойчивости и ответвленным соединением с запрессовкой для неразрушающей разборки, что делает его идеальным для проектов модернизации.

4. Сокращает общее время строительства на месте и снижает затраты на рабочую силу.

Установка двух отдельных типов фитингов требует двух разных рабочих процессов и сложных процедур. Этот композитный фитинг завершает соединение за один этап сборки, упрощая конструкцию и значительно сокращая трудозатраты при реализации крупномасштабных проектов.

Беспламенная, упрощенная система установки

1. Полностью исключает процессы сварки и склеивания.

Установка не требует никаких горячих работ (сварки) или использования герметиков/ленты из ПТФЭ. Это полностью исключает опасность возгорания, вызванную искрами, воспламеняющими изоляцию или декоративные материалы, обеспечивая безопасную эксплуатацию в закрытых потолочных пространствах и готовых интерьерах.

2. Простота эксплуатации для обоих методов сборки.

Конец с запрессовкой требует только одного сжатия с использованием специального инструмента, а конец с запрессовкой автоматически фиксируется при вставке и освобождается при нажатии на зажим, чтобы вытащить трубу. Сборку может выполнить один человек, что значительно сокращает время установки на каждую точку.

3. Снижает нагрузку на управление материалами на объекте.

Один фитинг отвечает требованиям как к постоянной фиксации, так и к быстроразъемному креплению, что устраняет необходимость транспортировки нескольких типов фитингов и вспомогательных материалов на площадку и упрощает хранение и поиск материалов.

Универсальное применение трубопроводов

1. Очистка воды во всем доме и трубопроводы для горячего водоснабжения.

Неразъемные соединения с запрессовкой используются для скрытых магистральных линий, а соединения с нажимной посадкой - для ответвлений, обслуживающих оборудование, требующее периодического обслуживания (например, водонагреватели и фильтры), что позволяет снимать оборудование без разрезания трубы.

2. Циркуляционные трубопроводы для подогрева полов в жилых и коммерческих помещениях.

Для обеспечения надежной герметизации основных линий отопления используются запрессованные соединения, а для ответвлений технического обслуживания перед коллектором выбираются запрессовочные соединения. Это позволяет быстро разобрать систему во время промывки или очистки, не повреждая встроенные трубопроводы.

3. Модернизация сантехники коммерческих зданий.

Подходит для модернизации смешанных систем (объединение старых и новых трубопроводов) в офисных зданиях и торговых центрах; Основные линии закрепляются с помощью постоянных запрессованных соединений, тогда как временные точки испытания под давлением и точки доступа к будущим модификациям используют конструкции быстрого соединения, позволяющие использовать сложные схемы расположения трубопроводов.

4. Промышленные сети транспортировки жидкостей низкого давления и температуры окружающей среды.

Предназначен для заводской циркуляции чистой воды и линий подачи жидкости низкого давления; стационарные линии оборудования фиксируются запрессовкой, а для временных соединений и ответвлений для обслуживания оборудования используются быстроразъемные концы, что позволяет легко осуществлять сборку и разборку без повреждения материала трубопровода.

Двойной стандарт, комплексный контроль качества

1. Многоэтапная предпроизводственная проверка.

Латунные заготовки, стопорные кольца из нержавеющей стали и уплотнительные кольца из этилен-пропиленового каучука перед производством проходят проверку химического состава и испытания на коррозию и долговечность в солевом тумане, что гарантирует заблаговременное устранение некачественных компонентов.

2. Калибровка размеров в реальном времени во время обработки

Постоянный контроль размеров осуществляется на канавках запрессовки и быстросъемных стопорных зубьях; строгий контроль допусков на обработку обеспечивает единство технических характеристик соединительных конструкций с обоих концов.

3. Независимое специализированное тестирование для обеих сторон.

Латунное комбинированное соединение для запрессовки и быстрого соединения подвергается отдельным испытаниям на герметичность/утечку для отверстий для запрессовки и быстрого соединения, а также испытаниям на сопротивление выдергиванию и старению, имитируя длительную вибрацию и колебания давления воды для проверки стабильности соединения.

4. Полная документация партии и отслеживание

Записи о проверке сырья, журналы испытаний на герметичность и выдергивание готовой продукции, а также номера производственных партий сохраняются для каждой партии, что позволяет отслеживать качество на протяжении всего жизненного цикла для крупномасштабных инженерных заказов.
