В современных системах отопления, вентиляции и кондиционирования воздуха и гидравлических трубопроводных системах нестабильное давление воды может повлиять на циркуляцию, защиту оборудования, тепловой баланс и долгосрочное обслуживание. Как профессиональный производитель и поставщик,ХуэйтунобеспечиваетКлапан регулирования давления в трубопроводе жидкостипредназначен для автоматической стабилизации давления на выходе через самодействующую механическую конструкцию без внешнего питания или подачи воздуха. Его кованый латунный корпус HPb59, никелированная отделка, система уплотнений из EPDM и конструкция с регулируемым давлением делают его подходящим для жилых и коммерческих систем отопления, вентиляции и кондиционирования.
Клапан регулирования давления является важным компонентом для контроля колебаний давления в жидкостных системах с замкнутым контуром. Решение Huitong сочетает в себе пассивное автоматическое регулирование, коррозионностойкую конструкцию из кованой латуни, термостойкое уплотнение и компактную конструкцию установки. Клапан реагирует на изменения давления в трубопроводе, регулируя отверстие сердечника клапана, помогая поддерживать стабильные условия на выходе. Это делает его подходящим для полов с подогревом, центрального кондиционирования, коммерческой циркуляции HVAC и проектов модернизации, где требуется надежное управление давлением.
Оглавление
- Что такое клапан регулирования давления в трубопроводе для жидкости?
- Как работает клапан регулирования давления?
- Какие ключевые характеристики следует оценить?
- Обзор функций регулирования давления
- Где обычно используется этот клапан?
- Как выбрать правильный клапан?
- Какие системные преимущества это может обеспечить?
- Как контроль качества влияет на надежность клапанов?
- Часто задаваемые вопросы
- Заключение

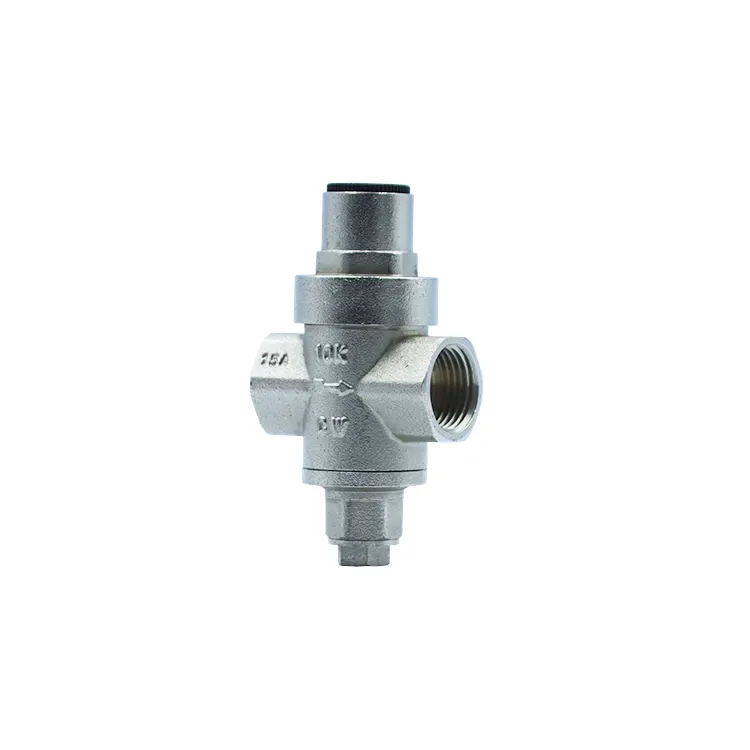

Что такое клапан регулирования давления в трубопроводе для жидкости?
Клапан регулирования давления в трубопроводе для жидкости предназначен для контроля и стабилизации давления жидкости в сети трубопроводов. Вместо того, чтобы позволять изменениям давления передаваться непосредственно на оборудование, расположенное ниже по потоку, клапан регулирует свое внутреннее отверстие в соответствии с изменениями давления среды.
Эта функция особенно полезна в системах отопления, вентиляции и кондиционирования, поскольку насосы, коллекторы, контуры отопления, контуры охлаждения и ответвленные трубопроводы могут испытывать изменяющиеся требования к расходу. Чрезмерное или нестабильное давление может способствовать неравномерной циркуляции, напряжению компонентов, шуму или неравномерному распределению тепла.
В конструкции Huitong используется цельный кованый латунный корпус HPb59 с никелированной поверхностью. Согласно информации производителя, в качестве рабочей силы клапан использует собственную трубопроводную среду, что исключает необходимость в проводке, внешнем пневматическом оборудовании или дополнительном источнике питания.
Как работает клапан регулирования давления?
Принцип действия основан на пассивном механическом регулировании давления. При изменении давления в трубопроводе внутренний регулирующий механизм реагирует изменением открытия сердечника клапана. Это изменяет канал потока и помогает стабилизировать давление, подаваемое на выходе.
Этот автоматический подход полезен в системах, где непрерывное электрическое управление не требуется или нежелательно. Это также снижает зависимость от ручного вмешательства, поскольку клапан может автоматически реагировать на изменения давления.
Три ключевые рабочие функции
- Датчик давления:Механизм реагирует на условия давления внутри трубопровода.
- Автоматическая регулировка:Сердечник клапана меняет свое открытие в ответ на изменения давления.
- Нижняя стабилизация:Контролируемый поток помогает поддерживать более стабильные рабочие условия.
В гидравлических системах отопления, вентиляции и кондиционирования стабильное давление также может способствовать более сбалансированной циркуляции между различными ветвями, помогая уменьшить разницу температур, вызванную неравномерным распределением потока.
Какие ключевые характеристики следует оценить?
Кованый латунный корпус клапана HPb59
Корпус клапана изготовлен из утолщенной цельной кованой латуни HPb59. Ковка обеспечивает плотную и однородную структуру корпуса, подходящую для применений, связанных с повторяющимися колебаниями давления. Латунная конструкция также подходит для многих систем отопления, вентиляции и кондиционирования воздуха на водной основе и гидравлических систем.
Никелированная поверхность
Никелированное покрытие обеспечивает дополнительный защитный слой от коррозии, окисления и налипания окалины. Это особенно актуально для установок HVAC, которые работают непрерывно в рамках сезонных циклов отопления и охлаждения.
Пассивное самостоятельное регулирование
Механическая регулирующая конструкция работает без внешнего электрического или пневматического источника энергии. Он использует давление среды трубопровода для управления регулирующим действием, упрощая интеграцию системы и сокращая количество необходимых внешних компонентов управления.
Термостойкое уплотнение
В конструкции используется двухслойное уплотнение из EPDM и термостойкая набивка вокруг стержня клапана. Эти уплотнительные элементы предназначены для снижения риска утечек при повторяющихся изменениях давления и температуры.
Компактная конструкция установки
Обтекаемый корпус клапана может оказаться выгодным, когда пространство для установки ограничено. Область применения может включать шкафы с подогревом полов, шахты потолочных труб, помещения с оборудованием и другие замкнутые места с трубопроводами систем отопления, вентиляции и кондиционирования воздуха.
Обзор функций регулирования давления
| Особенность | Подход к проектированию | Практическая ценность |
|---|---|---|
| Корпус клапана | Цельнокованый из латуни HPb59. | Высокая конструкционная прочность для трубопроводов систем отопления, вентиляции и кондиционирования воздуха |
| Защита поверхности | Никелирование | Помогает противостоять коррозии, окислению и образованию накипи. |
| Контроль давления | Автоматическое механическое регулирование | Автоматический ответ без внешнего питания |
| Уплотнение | Двухслойный EPDM плюс уплотнение штока | Поддерживает долгосрочное предотвращение утечек |
| Корректирование | Маховик ручной регулировки | Позволяет точно настроить давление. |
| Установка | Компактный корпус со стандартной резьбой | Подходит для новых установок и работ по модернизации. |
Где обычно используется этот клапан?
Жилой пол с подогревом
Системы подогрева пола зависят от сбалансированной циркуляции воды в нескольких контурах. Стабилизация давления может помочь поддерживать более постоянный поток и уменьшить влияние колебаний давления между ответвлениями.
Центральное кондиционирование
В центральных системах отопления, вентиляции и кондиционирования воздуха требования к потоку могут меняться по мере работы различных зон. Компонент, регулирующий давление, может помочь поддерживать более стабильные гидравлические условия во время этих изменений.
Коммерческие здания
Торговые центры, офисные здания и другие крупные объекты часто имеют обширные сети отопления и охлаждения. Контроль давления становится все более важным по мере увеличения длины труб, ответвлений и рабочих зон.
Проекты модернизации систем отопления, вентиляции и кондиционирования воздуха
Старые системы могут создавать нестабильные условия давления или содержать устаревшие компоненты управления. Компактный клапан регулирования давления может быть включен в соответствующие проекты модернизации для улучшения гидравлического управления без перепроектирования всей сети.
Как выбрать правильный клапан?
Выбор клапана регулирования давления следует начинать с реальных требований к трубопроводной системе, а не просто выбирать клапан на основе номинального размера трубы. Инженеры, установщики и специалисты по закупкам должны учитывать несколько факторов.
- Середина:Убедитесь, что материалы клапана и уплотнения совместимы с циркулирующей жидкостью.
- Рабочее давление:Определите нормальное давление, а также потенциальные колебания давления.
- Температура:Проверьте ожидаемый диапазон температур нагрева и охлаждения.
- Спецификация подключения:Совместите резьбу клапана с существующим соединением трубы или коллектора.
- Место для установки:Убедитесь, что достаточно свободного пространства для установки, регулировки и будущего обслуживания.
- Требования к настройке:Определите, требует ли приложение ручной настройки давления или автоматического регулирования.
- Поддержка замены:Учитывайте наличие запасных частей и техническую помощь в течение ожидаемого срока службы.
При закупках по проекту перед размещением оптового заказа также полезно запросить информацию о материалах, инспекционную документацию, данные о применимом давлении, спецификации соединений и руководство по установке.
Какие системные преимущества это может обеспечить?
1. Лучшая защита компонентов системы отопления, вентиляции и кондиционирования воздуха.
Скачки давления могут создать дополнительную нагрузку на насосы, коллекторы, фитинги и другие гидравлические компоненты. Стабилизация давления может помочь уменьшить ненужную механическую нагрузку и обеспечить более предсказуемую работу системы.
2. Более равномерное распределение жидкости.
Перепады давления между ветвями могут влиять на распределение потока. Автоматическое регулирование может помочь создать более стабильные гидравлические условия, что ценно для систем, требующих сбалансированного отопления или охлаждения.
3. Снижение ручного вмешательства
Самосрабатывающая конструкция может реагировать на изменения давления, не требуя постоянной ручной регулировки. Это может упростить работу в системах, где предпочтительна автоматическая работа или низкие эксплуатационные расходы.
4. Потенциальные возможности энергосбережения
Более стабильная циркуляция может снизить ненужную нагрузку насоса, вызванную колебаниями давления. Фактическая экономия энергии зависит от всей конструкции системы, стратегии управления насосами, условий эксплуатации и гидравлического баланса, но эффективное управление давлением может поддерживать общую эффективность систем отопления, вентиляции и кондиционирования.
Как контроль качества влияет на надежность клапанов?
Клапаны регулирования давления работают в условиях постоянной механической и гидравлической нагрузки, поэтому качество компонентов и процедуры проверки являются важными факторами для покупателей проектов.
Согласно опубликованной информации о продукции Huitong, ключевые компоненты, такие как сердечник клапана, пружина регулирования давления, уплотнительная набивка и шток, предотвращающий отсоединение, проходят испытания на долговечность, которые включают циклическое изменение температуры, выдержку под высоким давлением и испытание на усталость в течение 10 000 циклов. Готовые клапаны также проходят 100% проверку на водонепроницаемость, характеристики регулирования и совместимость резьбы.
Хуэйтун также заявляет, что корпуса клапанов получают уникальную идентификацию партии для отслеживания производства, а для проектной документации доступны отчеты о составе материалов и сертификаты заводских проверок.
При международных закупках эти сведения о контроле качества могут быть полезны при сравнении поставщиков, поскольку они предоставляют практические доказательства того, как производитель подходит к проверке материалов, проверке готовой продукции и отслеживаемости.
Часто задаваемые вопросы
Каково основное назначение клапана регулирования давления?
Его основная цель — контролировать и стабилизировать давление жидкости в системе трубопроводов. В системах отопления, вентиляции и кондиционирования воздуха это может помочь уменьшить влияние колебаний давления и поддержать более сбалансированную циркуляцию.
Нуждается ли самодействующий клапан регулирования давления в электричестве?
Нет. В конструкции Huitong используется пассивный механический регулирующий механизм, приводимый в действие давлением среды трубопровода, поэтому для его регулирующего действия не требуется внешний электрический или пневматический источник энергии.
Можно ли использовать этот тип клапана в системах теплого пола?
Да. Продукт предназначен для применения в системах отопления, вентиляции и кондиционирования воздуха и специально описан компанией Huitong как подходящий для полов с подогревом в жилых домах и систем центрального кондиционирования.
Какие материалы используются в клапане?
В корпусе клапана использована кованая латунь HPb59 с никелированной поверхностью. Пружина, регулирующая давление, изготовлена из нержавеющей стали, а система уплотнений включает в себя термостойкие компоненты из EPDM и уплотнение штока.
Можно ли регулировать давление вручную?
Да. Предусмотрен маховик ручной регулировки, позволяющий пользователям точно настроить давление в соответствии с требованиями конкретной системы трубопроводов.
Имеются ли запасные части?
Хуэйтун заявляет, что доступны сменные компоненты, такие как сердечники клапанов, уплотнительная набивка и маховики регулировки давления, что позволяет проводить техническое обслуживание без обязательной замены клапана целиком.
Заключение
Хорошо спроектированный клапан регулирования давления может играть важную роль в поддержании стабильных гидравлических условий, защите компонентов системы отопления, вентиляции и кондиционирования, балансировке циркуляции жидкости и уменьшении необходимости частого ручного вмешательства. Благодаря кованой латунной конструкции HPb59, никелированной защите, пассивному автоматическому регулированию, термостойкому уплотнению, регулируемому контролю давления и документированным процедурам проверки, решение Huitong предназначено для жилых, коммерческих помещений, а также для модернизации систем отопления, вентиляции и кондиционирования.
